HKS 液壓擺動缸（德國）

關于HKS公司

德國HKS是世界上最先研發并量產擺動液壓缸的公司之一，并且至今仍在此領域保持領先。公司經過近50年的發展，已是旋轉油缸、擺動液壓缸的代名詞。

HKS液壓旋轉擺動缸為企業開發、設計并制造用于旋轉和擺動，可加速，可制動，可定位和可停止重物的，裝配緊密的液壓及氣動傳動裝置。除了眾多工業應用領域，德國HKS還向建筑機械與采礦業制造商提供量身定制的解決方案，為他們提供國際認可的牢固高效的旋轉擺動缸連接快換系統。

廣泛應用于如下領域：

拆除工程技術,挖掘機配件,高空作業平臺,汽車工業,挖掘機鏟斗調節,建筑機械,采礦機械,混凝土噴 射機,折彎機,集裝箱起重機,打印機,車輛設計,汽車工程,肉類加工設備,林業設備,鑄造廠,光飾技術, 電廠,市政設備,起重機設計 (船舶),球閥,農業機械,食品工業,物流,通風技 術,機械設計,冶金,混合技 術 (例如: 染料),裝配線,港口，海上施工,試驗臺,精煉廠,工業機器人,船舶制造,鋼鐵工業,機床,游艇制造等。

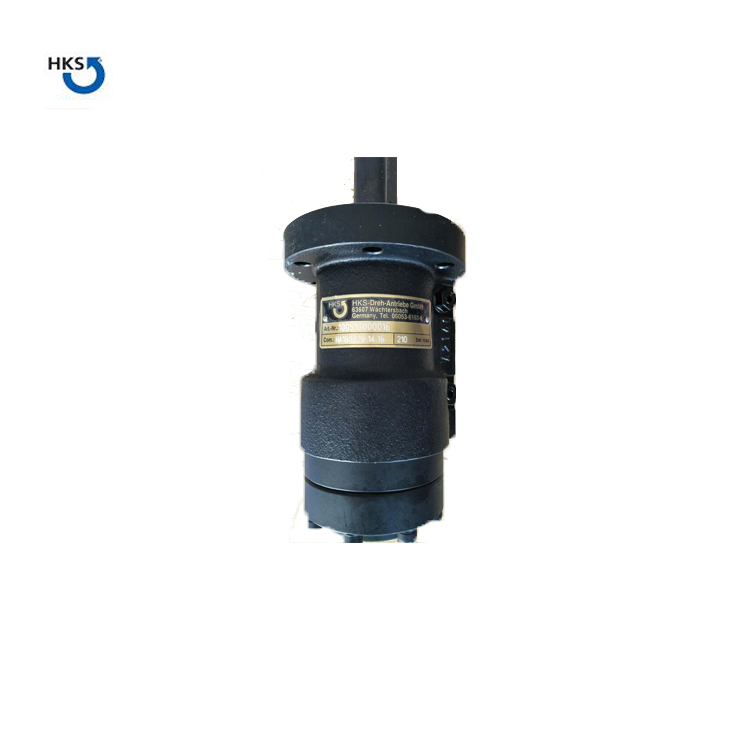

1-HKS液壓旋轉擺動缸：

1. HKS液壓旋轉擺動缸為企業開發、設計并制造用于旋轉和擺動，可加速，可制動，可定位和可停止重物的，裝配緊密的液壓及氣動傳動裝置。

2.除了眾多工業應用領域，HKS還向建筑機械與采礦業制造商提供量身定制的解決方案，為他們提供國際認可的牢固高效的旋轉擺動缸連接快換系統。

3.作為閥門液壓執行器，應用在各種球閥，蝶閥等。多種選項可選，緩沖，角度調整，鋁制外殼，不銹鋼，保位閥，旋轉角度檢測，密封，ATEX，不同的法蘭安裝方式，不同的輸出形式：平鍵，花鍵，空心軸等等，可以為客戶定制各種液壓執行器。

4.多重反向斜齒輪設計，活塞的線性運動通過多 重斜齒輪轉化成軸的轉動，結構緊湊，大扭矩輸出。廣 泛應用在自動化/可移動液壓裝置，食品，化工/能源/電廠，市政/特種車輛，隧道/建筑/工程機械等等行業。

5.快換連接系統通過增加旋轉擺動兩個自由度，配套快換系統，開辟挖機新的應用領域，有限的空間完成作業，快換不同的屬具，人機效率大大提高，增加施工范圍，施工安全。

6.大扭矩，高負載，無泄露，免維護，適應各種惡劣工況，使用在挪威AMV鑿巖臺車,德國Putzmeister濕噴臺車等的鉆桿擺動，也是國內客戶中鐵建三臂鑿巖臺車，三一濕噴機械手所標準配置。

2-HKS西馬克軋機平衡缸

HKS應用在西馬克萬能軋機平衡立輥，HKS西馬克軋機平衡缸DHK-H-ZV 90 90等

HKS西馬克軋機平衡缸DHK-H-ZV 90 90產品特點：

工作壓力最 高210bar,扭矩最 高14700Nm，旋轉角度可達360°，提升行程最 長1200mm，提升力量360000Nm，牽引力180000Nm。

HKS應用在西馬克熱軋機平整鋼帶，HKS西馬克軋機平整缸DEK-H 120 198等

HKS西馬克軋機平整缸DEK-H 120 198產品特點：

工作壓力最 高210bar,扭矩最 高40000Nm，旋轉角度可達720°，地腳式安裝齒輪齒條結構。

3-HKS挖掘機快換系統

HKS挖掘機快換系統XTRATILT，HKS挖掘機快換系統ROTOBOX，HKS12噸挖掘機快換系統TR-120等。

HKS12噸挖掘機快換系統TR-120通過增加兩個自由度（擺動與旋轉）拓展了挖掘機工作范圍，就相當于給挖掘機安上了手腕一樣。上與工作裝置，下與屬具之間通過自動快換連接系統快換連接，配上各種屬具，就相當于一臺挖機組成一個工程隊，實現破拆，松土，破碎，裝卸，挖溝，伐木，銑挖，振動，旋挖等等功能。

HKS12噸挖掘機快換系統TR-120產品特點：

HKS挖掘機快換系統XTRATILT

54種型號，18個尺寸，達到100t，擺動角度100°，140°，180°保持轉矩165,000Nm。

通過旋轉接頭出5組油路，流量達到500L/min，可單獨也可法蘭安裝或者焊接上下快換連接。

HKS挖掘機快換系統ROTOBOX

7個尺寸可選，適用1t到55t挖機，扭矩達到12,000Nm,轉速達到8轉/min，可單獨也可法蘭安裝或者焊接上下快換連接。

HKS12噸挖掘機快換系統TR-120

10個標準尺寸，涵蓋2t到55t，達到軸向負荷40,000Nm,達到徑向符合25,000Nm.保持扭矩52,000Nm，可單獨也可法蘭安裝或者焊接上下快換連接。

4-HKS多主軸機床旋轉臺擺動缸

HKS應用汽車零部件多主軸加工中心，旋轉臺擺動缸，HKS多主軸機床旋轉臺擺動缸缸DA-H 100 182°等。

HKS多主軸機床旋轉臺擺動缸缸DA-H 100 182°產品特點：

工作壓力最高210bar,扭矩最 高250000Nm，旋轉角度可達360°，特殊角度可達1500°，大扭矩輸出，結構緊湊，免維護。
